利用重熔技术回收电池中的铝废料会致使铝的品位降低，这种再生铝会出现降级情况，其最终沉降物是铸铝合金。随着电动汽车被广泛应用，对高等级铝的需求有望增加，同时低等级再生铝的需求将会下降。为了达成未来对高品位铝的需求，就需要一种全新的铝回收方法。

日本东北大学的教授课题组提出了一种固态电解工艺。这种工艺是使用熔盐来进行的。它的作用是升级回收电池中的铝废料。SSE 生产出的铝纯度与铝合金铸造原铝一样。其纯度达到了 99.9%。电解实验在 500℃的条件下进行。使用的电解质是熔融的 MgCl2-NaCl-KCl-5mol% AlF3 以及 LiCl-KCl-5 mol% AlF3。阳极分别采用典型的铸造合金 AC2A 和最常见的压铸合金 AD12。通过扫描电子显微镜（SEM）表征得知，铝溶解后阳极泥层呈现出多孔结构；利用 X 射线衍射仪技术（XRD），结果显示典型的合金元素在阳极泥中以 Si 和 Al2Cu 的形式从初始铸铝合金中分离出来；借助电感耦合等离子体原子发射光谱（ICP-AES），结果表明在阴极沉积的铝纯度为 99.9%，同时硅、铜和铁在阳极泥中得以富集。从阳极泥中的铝渣量以及沉积在阴极上的铝渣量来看，计算得出初始铝合金中 95%的铝都沉积在了阴极上，这证明了该方法是有效的。此外，通过 SSE 进行升级再造的铝铸件或压铸合金，其 Mg 含量较低，一个 10kA 的电解槽连续工作将近一年，阴极中才积累了 280kg 的 MgCl2，未来一年仅需更换一次电解槽电解质。为了更深入地了解 SSE 工艺的性能武汉废铝合金回收，把它与现今的原铝生产（Hall-Héroult 工艺）、提纯（三层电解）以及回收（重熔）这些工业工艺进行对比。结果表明，在这四种工艺当中，唯一能够对铝铸件废料进行快速升级的回收工艺就是所提议的 SSE 工艺。参考 Hall-Héroult 过程的实际电解电压后，可估计出工业 SSE 的实际电解电压约为 2.22 V（1.94~2.80 V）。整个 SSE 过程的总能量需求包含废料的熔化、将废料浇铸到电极中以及在 SSE 过程后将沉积的铝重熔成锭等方面，其能量消耗平均仅为 65.4 MJ∙kg−1。电解槽采用垂直对称设计，理论电解电压较低，约在 0 V 左右，电解温度也较低武汉废铝合金回收，为 500 ℃，并且电解质的电导率较高，这些都有助于降低能耗。使用这种 SSE 工艺，能够将废铝升级为纯度和质量与原铝相当的铝，还能有效防止“死金属”的产生。此外，用 SSE 工艺生产的铝，与生产相同数量的原铝相比，碳排放量会显著降低。

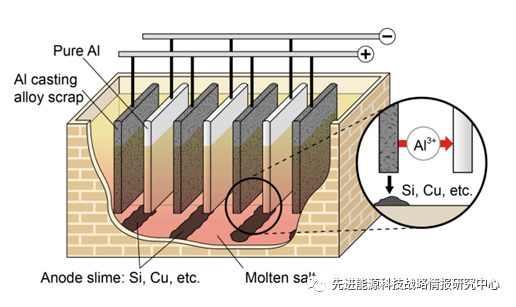

图1 固态电解（SSE）过程的原理示意图

本项研究提出一种新型固态电解（SSE）工艺，该工艺使用熔盐作为电解质来升级回收铝废料。使用 1 吨电解质能够电解超过 24 吨铝合金。连续运行一年时间后才需要进行维护。此工艺拥有去除杂质的能力以及低能耗等技术优势。该方法有取代现有的降低铝品位回收技术的潜能，能改变电池废料精炼的现况，还可为铝业实现可持续发展铺平道路。相关研究成果在《》上发表。

Xin Lu 和 Zhang 等人在 2022 年发表了一篇关于固体用于废料的研究。该研究的 DOI 为 10.1038/-022-04748-4。

中国科学院武汉文献情报中心先进能源科技战略情报研究团队原创此文。未经原作者许可，不得对本文内容进行转载。若进行转载或引用，需注明来源。对于不遵守此声明或违法使用本文内容者，本团队依法保留追究权等。

感谢您喜欢先进能源科技战略情报研究中心微信公众号，并且能够持续关注。我们会继续与您一路相伴前行。
