铝熔炼遇水会爆炸，原因涉及物理和化学机制等方面，同时通过事故案例和行业最佳实践可了解预防措施。

一、铝熔炼遇水爆炸的原因

1. 物理爆炸（蒸汽爆炸）

典型场景：抬包把铝液倾倒到潮湿的地面上；模具没有经过预热就直接进行浇铸；熔炼炉的底部存有积水等。

2.化学爆炸（氢气爆炸）

铝会与水发生剧烈的化学反应，其反应方程为：2AL 与 6H₂O 反应会生成 2AL(OH)₃和 3H₂ 。

释放出大量的氢气。当氢气处于密闭空间，比如铸造井坑内，并且与空气混合达到爆炸极限，也就是浓度在 4%至 75%之间时，一旦遇到火源就会发生爆炸，其威力相当于 TNT 炸药。

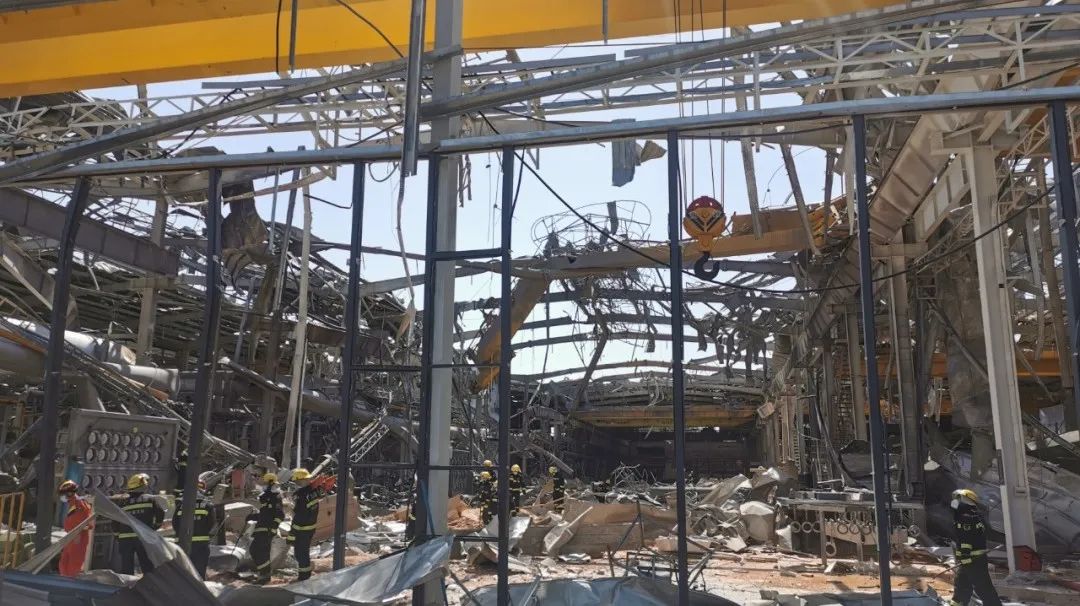

（图片来源于网络）

3.复合因素爆炸

含油废料如润滑油污染的铝屑在高温下裂解为甲烷、乙烷等可燃气体，这些可燃气体与空气混合后爆炸，此类爆炸破坏力甚至超过纯水引发的爆炸

二、预防铝水爆炸的关键措施

（一）环境与设备管理

1. 湿度控制

熔炼炉、流槽、模具等设备需确保无积水，其周边地面也需无积水。废铝原料要进行烘干处理，使其水分含量低于 0.1%。

浇铸前要对模具进行预热，使其温度达到 200°C 以上；要对抬包进行预热，使其温度达到 200°C 以上；要对残铝箱进行预热，使其温度达到 200°C 以上，以此消除残留水分。

2.防爆涂料应用

在铸造井以及流槽等铝液可能接触到的表面上涂刷 Wise Chem E-212-F 或者 E-115 防爆涂料。利用释放气体的方式来破坏蒸汽层废铝熔炼设备，从而阻止爆炸的发生。并且需要定期对涂层的完整性进行检查，每隔 12 到 24 个月就需要重新涂刷一次。

3.设备联锁与监控

安装液位传感器，安装温度监测装置，将它们与快速切断阀联动，当铝液泄漏时，能够自动切断流量。

使用双室熔炼炉可以减少氧化烧损。电磁搅拌技术能够提升熔体的均匀性。同时，还能降低杂质富集的风险。

（二）工艺优化

1.废料分类与预处理

含油废料和含水废料要严格分离。油污物料必须先经过热水冲洗，然后进行烘干，之后才可以入炉。禁止使用漏油的打包机来处理废铝。

使用 AI 分拣技术，例如 X 射线荧光光谱，能够精准地识别废铝的成分，并且可以避免将危险杂质混入其中。

2.燃气与空气配比控制

燃气与空气的流量比需严格控制在 1:1.17 以内，这样做是为了防止炉膛内出现可燃气体聚集的情况。

（三）应急与安全管理

1. 应急设施配置

设置铝液紧急排放槽，这样可以确保泄漏的铝液能够被快速转移。同时设置应急储存设施，以保障泄漏的铝液可被转移至安全区域。

铸造车间具备防爆墙，并且配备了自动灭火系统，同时还限制非生产人员进入高风险区域。

3.人员培训与防护

让员工掌握紧急撤离路线。

强制佩戴防护服，该防护服要耐高温；强制佩戴面罩；强制使用防爆工具。这样做是为了避免直接接触高温的铝液。

三、行业教训与典型案例

1967 年发生了天源二手物资爆炸事件。此次爆炸是由于铝液泄漏到潮湿的井坑中，进而引发了连锁反应导致爆炸。爆炸摧毁了厂房，并且造成了多人伤亡。这一事件促使全球铝业加强了防爆涂层的应用。

中国某厂发生油污废料爆炸事件（2010 年）。含油压包料在炉内进行裂解，从而产生了可燃气体。这些可燃气体引发了化学爆炸。爆炸所产生的冲击波威力达到了 354 至 542 千克 TNT 当量。这一事件暴露了油污管理方面存在的漏洞。

四、未来技术趋势

利用物联网对熔炼炉的湿度、温度以及气体浓度进行实时监控，AI 能够预测爆炸风险，并且会自动启动应急程序。

研发氢能熔炼技术，以减少传统熔炼的能耗与碳排放。研发低温电解技术，从而降低传统熔炼的能耗与碳排放。同时废铝熔炼设备，通过这些低碳工艺，能够降低高温环境带来的风险。

总结

铝熔炼遇水会发生爆炸，这是物理机制和化学机制叠加所导致的结果。要进行防控，需要从环境干燥、设备防护、工艺优化以及人员培训等多个维度着手。行业实践表明，将 Wise Chem 防爆涂料与智能监控系统结合起来，能够显著降低爆炸的概率。而严格管理含油/含水废料，是避免发生重大事故的核心要点。
