废铝回收之后, 因废品当中含铝量并不统一, 所以想要恢复变成纯铝, 几乎不可行, 就算可行, 费用也一定超高, 而我们的铝锭, 一般指重熔用铝锭, 铝含量99.7%, 可以认为是纯净物。因此废铝一般经过调质之后, 用于直接加工铝合金或者铸成铝棒。

再生铝的原材料主要因为是废杂铝料, 废杂铝中有废铝铸件（以Al-Si合金为主）废铝锻件（Al-Mg-Mn、Al-Cu-Mn等合金）、型材（Al-Mn、Al-Mg等合金）废电缆线（以纯铝为主）等各式各样料, 有时甚至混杂入一些非铝合金的废零件（如Zn、Pb合金等）, 这就给再生铝的配制带来了极大的不便。

把这种多种成分复杂的原材料配制成成分合格的再生铝锭的方式是再生铝生产的核心问题, 所以, 再生铝生产流程里的第一个环节就是废杂铝的分选归类工序, 分选得越细, 归类得越准确, 再生铝的化学成分控制就越容易实现。

废铝零件里往往有着不少镶嵌件, 那些镶嵌件全是些以钢或铜合金为主的非铝零件, 冶炼历程里不适时排扒出的话, 会导致再生铝成份里增加若干不必要的成份（像Fe、Cu这类）由此, 在再生铝冶炼前期, 也即废杂刚合金熔炼之际就必得存有一道扒除镶嵌件的工序（俗称为扒铁工序）。把废杂铝零件里的镶嵌件扒出来, 扒得越勿迟缓、越干净, 再生铝的化合成份就越简单操控。

扒铁时熔液温度不宜过高, 温度的升高会使镶嵌件里的Fe、Cu元素溶入铝液。各地收集而来的废杂铝料因为各类根源其表面难免存有污垢, 还个别存有严重锈蚀情况, 这些污垢和锈蚀表面在熔化之际会进入熔池当中形成渣相及氧化夹杂, 严重损害再生铝的冶金质量。把这些渣相及氧化夹杂彻底清除也是再生铝熔炼工艺里至关紧要的工序之一。

采用多级净化——先进行一次粗净化, 调整成分后进行二级稀土精变, 再吹惰性气体进一步强化精炼效果, 能有效去除铝熔液中的夹杂和废铝料表面的油污及吸附的水分；而铝熔液本来因含大量此类气体, 如果不能有效去除这些, 冶金质量就会大大下降, 故在强化再生铝生产中的除气环节以控制再生铝的含气量, 这是获得高质再生铝的重要举措。

目前我国再生铝厂用到的废杂铝主要来源于两方面, 一是从国外进口的废杂铝, 二是国内产出的废杂铝。近些年来国内大额从海外买进废杂铝。就进口废杂铝的组成来说, 除少量分类明晰外大多是混杂不清的。

废杂铝的再生加工，一般经过以下四道基本工序。

(1) 废铝料的备制

先, 对废铝做初级分类、按等级堆放, 如纯铝、变形铝合、铸造铝合金、混合料等。对于废铝材制品, 需进行拆解, 去除与铝料相联结之钢铁及其它有色金属件, 后续经清洗、粉碎处理、磁选程序、烘干等各类工序制得废铝料。对于轻薄松散类片状旧铝件, 如车上构件之锁紧臂、速齿轮轴套以及铝屑等部件, 需用液压金属打包机组进行打压力打包。对于钢芯铝绞线款物料, 应先分离钢芯这个部件, 随后将铝线束曲卷成圆形卷。

废铝冶炼里头的铁类杂质十分有害, 铁质过多会在铝中变形成脆性的金属结晶体, 进而减弱其机械性能, 削弱其抗蚀能力。含铁量应大体控制于1.2%以下, 那些含铁量在1.5%以上的废铅, 可拿去用作钢铁工业的脱氧剂, 商业铝合金极少用含铁量高的废铝进行熔炼。当下在铝工业中尚无太成功的法子可让人满意地除却废铝内的过量铁, 尤其是那种以不锈钢形态存有的铁。

废铝之中常含带有油漆、油类, 塑料、橡胶之类的有机非金属杂质, 在回炉冶炼之前, 务必设法将之加以清除。对于导线类的废铝, 一般可采纳机械研磨或剪切剥离, 加热剥离, 化学剥离等办法实行包皮去处。当下国内企业习惯于利用高温来实行烧蚀的方法施行绝缘体去处, 烧蚀的过程里将产生巨量的有害有毒气体, 深切地玷污空气。

如使低温烘烤与机械剥离相结之办, 先借热能让绝缘体软化, 机械强度下降, 尔后借机械揉搓剥离出来此, 既能达净化之同, 又可回收绝缘体材料。废铝器皿表面之涂层、油污以及其他污染物, 可采取丙酮等有机溶剂清洗, 倘仍无清尽, 就应采取脱漆炉脱漆。脱漆炉之最高温不宜超五百六十六摄氏度, 只要废物料在炉内停留足够长之时间, 一般之油类和涂层均可以去净。

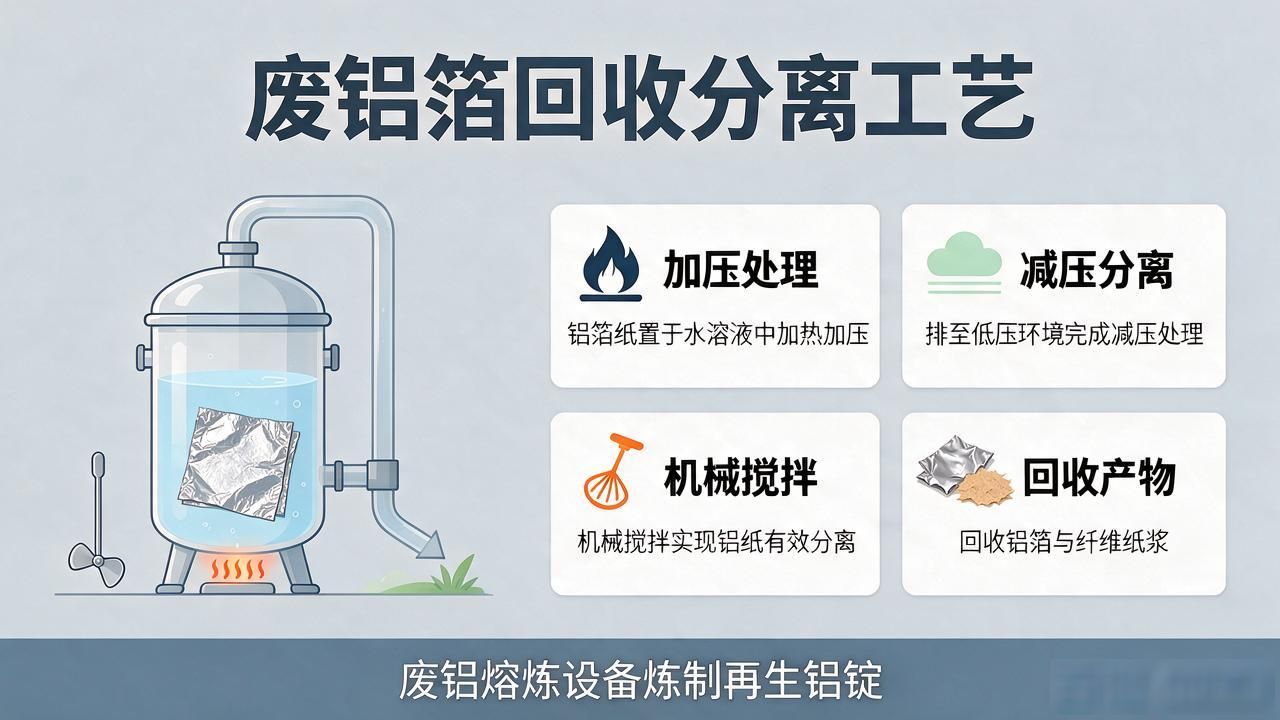

对于铝箔纸, 常有的普通废纸造浆设备很难的将其铝箔层和对应的纸纤维层完全无法实现有效分离, 有效分离的合适方法是将该铝箔纸先放在水溶液中进行加热、再加压, 随后快速排至低压的自然环境中进行减压处理, 并完成对应机械搅拌。这类分离的办法, 既能够回收需要的纤维纸业浆, 还能开展所需铝箔的回收作业。

废铝液化分离将废铝杂料预处理与重新熔铸相结合, 作为今后回收金属铝的发展方向, 既能缩短工艺流程, 又能最大限度规避空气污染, 还能大大提升净金属回收率。

那个装置之内有一个准予气体微粒经过的过滤器, 在液化层内部, 铝沉降于基底, 废铝里面沾附着的油漆这类有机物在四百五十摄氏度以上分解成气体、焦油以及固体炭, 再经装置分离器内的氧化装器燃尽 由废料运转经旋转鼓搅拌, 仓内的溶解液相混合, 砂石这类杂质离析到砂石分区分, 被废料带出的溶解液回经回收螺旋桨回到液化仓内, 且不增加歧义。

(2) 配料

需依据废铝料的备制与质量状况, 契合再生产品的技术要求, 选用搭配并计算出各类料的耗量。配料要考量金属的氧化烧损程度, 硅、镁的氧化烧损相较其他合金元素要大, 各样合金元素的烧损率应事前通过实验确定之。废铝料的物理规格及表面洁净度将直接影响到再生成品质量以及金属实收率, 除油不洁净的废铝, 最高会有百分之二十的有效成分融入熔渣。

(3) 再生变形铝合金

报废期再利用之废旧铝合金能制成可用之变形铝合金带有三百零三、三百一十零五、三百零零四、三百零零五、五百零五十零等, 其之中主要是来制成可用之三百一十零五合金。为使这样合金材料相应化学成分相符技术性规定之要求以及开展压力之下再加工之工艺性之应用所需要, 有应当要配制添加一部分未受污染纯正原生原生的铝锭。

(4) 再生铸造铝合金

废铝料中仅极小一部分会被再生成为变形铝合金, 约四分之一会再生成炼制钢材时所用的脱氧剂, 其余大部分则都被用于再生铸造领域所用的铝合金。美、日等多个国家广泛使用的压铸铝合金A380、ADC10这类材料, 其基本原材料大部分都是依靠废铝进行再生炼制而成的。

再生铝主要设备是熔炼炉、精炼净化炉, 一般采用燃油、燃气的专用静置炉, 我国最大再生铝企业是位于上海市郊的上海新格有色金属有限公司, 该公司有两组五十吨的熔炼静置炉、一组四十吨燃油熔炼静置炉, 一台十二吨的燃油回转炉, 小型企业可采用池窑、坩埚窑等冶炼。

近年以来, 发达国家生产领域不断推出了一系列新的技术创新举措像低成本的连续熔炼处理工艺能使低品位废杂铝升级用于制造供应铸造、压铸、轧制及作母合金所用再生铝锭最大的铸锭重十三点五吨其中重熔的二次合金锭RSI可用于制造易拉罐专用薄板薄板质量已使每支易拉罐的质量下降到只有十四克左右某些再生铝甚至用于制造计算机软盘驱动器的框架。

废铝的再生过程中, 对于再生铝的熔炼及熔体的处理, 是否是保证再生铝冶金质量的最核心关键工序? 铝熔体的变质与精炼净化, 可改变铝硅合金中硅的特定形态并实现铝熔体净化, 还可改善铝合金的多方面机械、物理性能, 其当前常用处理方式采用Nacl、NaF、KCI及Na3AIF6等氯盐或氟盐进行, 也有的采用C12或C2C16等开展操作。

将铝熔体以废形式进行提纯, 虽选用的含氯相关物质表现不错, 但副产物三氯化铝、氯化氢以及氯等, 会对人体、环境以及设备带来相当大的危害；近些年来研究人员向来努力改进相应处理方式, 挑选无毒或者低毒的精炼变质材料解决生态污染的问题；氮气、氩气等都会作为精炼手段用到挑选范围内；市面上售卖的所谓“没污染”的精炼措施, 其主要成分包含碳酸类、硝酸类和少许的六氯乙烷, 由于依旧有少许氮氧化合物、氯发出, 也难以做到彻底消除生态环境的污染。

近年有新近成长起的用稀土合金为再生铝做变质及细化还有精炼的工艺, 有望让废铝回收炼冶业的环境污染问题得到彻底性解决。该工艺充分运用稀土元素和铝熔液彼此作用的属性, 发挥稀土元素对铝熔液的精炼净化还有变质效用, 能够做到对铝熔液的净化及精炼和变质的一体处置处理, 不只简约高效, 更能有成效地改进再生铝的冶铸品质。在处置的全程均不会产生有害的废气及其次副产物。来源: 新泊地。
