废钢破碎线因为它的技术是先进的, 它的加工范围是大范围的, 它的工作效率是高效率的, 它能够分选出有色金属物质, 能够剔除非金属这种种类的杂物, 能够加工出纯洁度是比较高的高品质废钢材料, 并且在其加工过程中的时候对环境的污染是比较少的这种现象, 所以它被称赞为是目前阶段最为先进的废钢加工设备种类。

废钢破碎机, 它其实就是那个废钢破碎生产线里面的一个核心部分。所以说, 去搞这个设备的研制和开发, 这件事儿它对咱们国家在废钢铁利用这一块的水平提升以及质量的改善, 都有着特别重要的意义。同时, 它对于咱们国家对金属回收加工设备进行更新换代这一目标, 也有着很不可忽视的重要价值。

1　结构原理

废钢破碎机的破碎原理, 其实, 就是利用锤子击打这种方式。具体的结构原理, 可以看图一。那些从链板输送机里掉出来的废钢, 会先落进废钢给料机里面。接着, 靠进给辊来推拉, 再经过整形辊挤压成形。做好了这些准备之后, 它们就进入废钢破碎机。

废钢破碎机里的转子, 它是让高速并且有大扭矩的电机给带动着的。转子上面, 按着圆周还有轴向的方向, 分布着一圈锤头。这些锤头会一个接一个地轮流去击打那些进到破碎腔里面的废钢。然后就靠衬板和锤头这两个东西中间夹出来的那个空间作用。最后会把大块的废钢给它撕烂开, 弄成符合设计好要求的那种碎料。

动能是从锤头那儿获取到破碎的废钢上面的, 然后它就飞快地冲向筛条, 又或者冲向别的废钢, 那些个头小得能通过筛条孔隙的废钢, 就从孔隙里面排出去了, 接着就掉到了振动输送机上, 那些比孔隙大的废钢就在筛条上面了, 经过锤头的额外冲击, 还有废钢互相之间的揉搓作用, 它们就被打碎了, 等到碎到了符合要求的粒度大小以后, 再从筛条的孔隙里排出来, 在完成破碎废钢的这个工作的时候呢, 也把废钢表面粘着的铁锈、油漆之类的脏东西给分离开了, 产生的尘埃是由布置在破碎机上部的那个除尘系统来负责收集并且进行处理的。

1. 废钢破碎机　2. 整形辊　3. 进给辊　4. 废钢给料机　5. 衬板　6. 破碎腔　7. 筛条　8. 转子　9. 锤头

图1　废钢破碎机结构原理

2　主要技术参数

关于废钢破碎机在二零二六年时的主要技术参数, 它们被列在了表一之中。

表1　FPY2026废钢破碎机主要技术参数

3　结构特点

FPY2026废钢破碎机, 主要是由废钢给料机, 还有废钢破碎机, 以及基础、液压系统, 和润滑系统这几个部分所组成的。关于FPY2026废钢破碎机的外形图, 请看如图2所示。

1. 第一个部分是废钢给料机, 第二个部分被称为拉拨销装置, 第三个组成部分是废钢破碎机, 主传动装置排在第五个位置上面提到的第四项内容, 以及名为基础的这个项目。

图2　FPY2026废钢破碎机外形

3.1　废钢给料机

为了让废钢破碎机能够处于那种最理想的工作状态, 我们专门设计了一款具备超强力度性能的废钢给料机。在这台设备的设计里, 进给辊和整形辊是安装在同一个坚固的转架上的, 它们的位置设置成了一高一低的样子, 这种安排是为了方便加入那些体积比较大的大件废钢。

这两者之间的转动过程是由电机进行控制的, 而升降的动作则是由液压系统来控制的。进料辊与整形辊各自的转速水平会直接决定料送入的速度, 这个送料速度的自动调节效果是通过主电机负荷电流的反馈控制来实现的。

3.2　主传动装置

主传动装置采用的是由电机、万向联轴器以及主轴进行直联的方法来实现动力传递的, 这种方式的传动效率是比较高的, 并且其结构比较简单, 同时维护起来也是非常方便的。

3.3　拉拔销装置

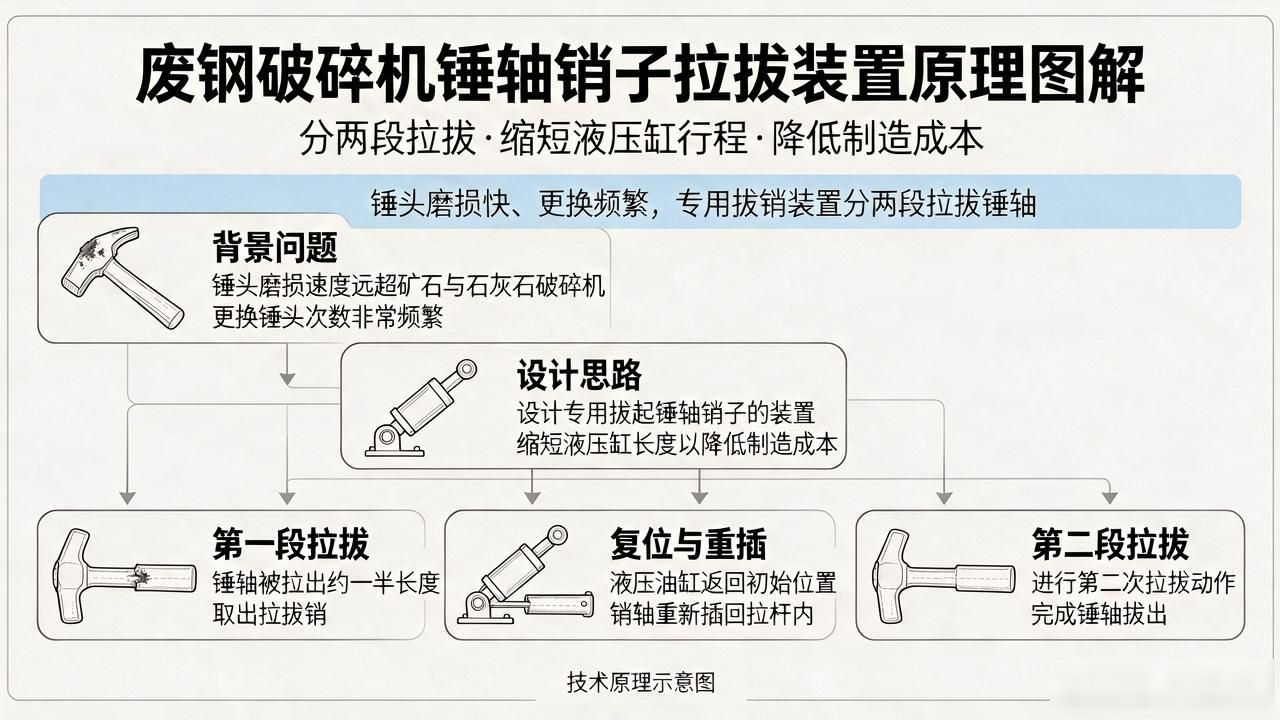

因为废钢破碎机里面的锤头, 它的磨损速度是远超于那些专门用来处理矿石或者是石灰石的破碎机的, 所以更换锤头的次数是非常频繁的, 于是咱们就设计了一个专门用来拔起锤轴的销子装置, 为了把这个液压缸的长度给缩短掉, 从而把制造的成本降下去, 我们就把这个拉出来的动作行程分成了前半段和后半段这两部分, 当锤轴被拉出来了有一半那么长的时候, 就把那个拉拔销给取出来, 让液压油缸返回到最开始的那个位置上去, 在这个时候再把销轴重新插回到拉杆里面去, 然后进行第二次那种拉拔的动作。

3.4　转子

废钢破碎机的核心部件就是转子, 它的外形图展示在图3里面。转子的构造属于那种“圆盘式”, 具体来说,它包含13个钢质圆盘。在这些圆盘之间最先进废钢破碎废铁机, 装有总数为39个可以自行旋转的高锰铸钢锤头, 同时也有数个隔套。

关于结构细节, 锤盘与间隔套的内孔都采用了方形孔的结构设计, 这个方形孔的形状是和主轴完全一致的。通过这样的方式来确保可靠的效果, 那就是为了防止锤盘和隔套在转子正常运行的期间内发生相对转动, 进而避免产生磨损现象。

主轴的两端是由两个大型滚子轴承来进行支撑的, 同时呢, 这些轴承是采用了稀油这种方式来进行润滑的。而在转子工作的时候, 那锤头就是作了圆周运动了。

图3　转子外形

关于圆盘式转子这种设备, 它具备不少好处。第一点, 是它能专门对付那些密度特别大的废钢。第二点, 一些没办法被弄碎的东西, 它们不容易跑到主机里面去, 而是会被挡在加料那个斜口的位置, 这样的话, 大家就很有方便地可以直接把它们取走。

第三点的情况是这样, 它上面有好多个锤子,也就是三十九个锤子最先进废钢破碎废铁机, 它们在干活的时候, 排列得相当有秩序, 这样在处理废钢的时候就非常有效率。

第四点是说, 在转子的圆周上面, 有很多锤头, 这些锤头之间的距离地方都安装了防护板, 这样一来, 就能让锤盘用得时间更久些, 同时, 这个设计还能给飞轮存下能量, 从而会让锤头去打击和撕扯废钢的时候劲儿更大。

最后一点, 就是如果使用这种圆盘式的转子来进行破碎钢的工作的话, 那么所消耗的锤头的数量是其中最少的。

3.5　排料装置

FPY 2026 废钢机的一个很大的特点, 就是它设计了专门用来处理不可破碎物的排料装置。这个排料门的位置是在主机转子工作室上部的后壁那里, 同时也处在了顶部出料栅格的下面。这个排料装置可以通过液压来控制, 它会向内开启, 这样的话, 意外进入主机里面那些不能够被破碎的物体, 就能被及时地给扔出去。

这样做的主要目的呢, 就是为了保护那个破碎机, 不让它在面对这些不可破坏的东西的时候受到损坏。另外, 主机的上箱体能够方便开启, 上盖也能够方便开启。这样做可以起到对不可破碎物进行剔除的作用。此外, 这样也有利于机器的快速维修。

3.6　除尘装置

除尘装置的设计中包含了一个具有伸缩功能的密封管接头。当设备处于工作状态时, 该管接头会在气缸的推动下, 压紧在除尘器的入口法兰位置。

这样即便是在振动较为强烈的运行环境下, 依然能够实现可靠的密封效果。而在破碎机上箱体带动上盖进行旋转并升起之前, 上述提到的伸缩接头会提前缩回。这一设计安排为后续的维修操作提供了便利条件。

3.7　其它

主机壳体是用特厚钢板制造出来的。内部衬里采用的是超高锰铸钢件, 这些部件是可以更换的。为了减少铸件的消耗量, 也就是为了降低生产成本, 设计制造的铸件, 比如锤头、衬板、筛条, 全部使用的都是超高锰铸钢件。

这些部件并且经过了严格的水韧处理工序, 这使得它们变得更加耐磨, 也更能抵抗打击。在造型方面, 把受到冲击和磨损较大的部位设计得更厚重一些, 而受到冲击和磨损较小的部分则相对地减轻重量, 从而使得铸件能够发挥出更大的作用。

4　结语

FPY2026 废钢破碎机是北方重工沈重研究院自主研发的设备。北方重工沈重研究院在设计制造锤式破碎机方面有丰富的经验。他们还借鉴了国外的先进技术。

该设备是用来满足40 万t/ a 废钢破碎生产线的。设备的成功开发会使我国废钢加工技术跃上一个新的台阶。它不仅能为企业带来巨大的经济效益。它对行业和地区经济的发展也有一定的促进作用。
